Arbete på höjd
Drönare
Krävs ejTraditionell
Klättring eller skyliftKraftledningsinspektion drönare
Kraftledningsinspektion med drönare — säkrare, mer effektiv
Standardiserad drönareinspektion av luftledningar – från översikt till detaljgranskning. Strukturerade dataleveranser direkt till ert nätförvaltningssystem.
Strukturerad leverans
GIS, bilder, rapporter
Kvalitetssäkrad
Intern QA före leverans
Spårbar process
Dokumenterat varje steg
Standardiserade flygprofiler
Jämförbar data mellan inspektionstillfällen
Utan klättring
Inspektion utan personal på hög höjd
Utan driftstopp
Normalt ingen frånkoppling krävs
Standardiserat
Samma metodik vid varje inspektion
GIS-redo
Data direkt till ert nätförvaltningssystem
EASA-utbildade piloter
BVLOS-behörighet
Ansvarsförsäkrad
HSE-fokuserat arbetssätt
Hur fungerar kraftledningsinspektion med drönare?

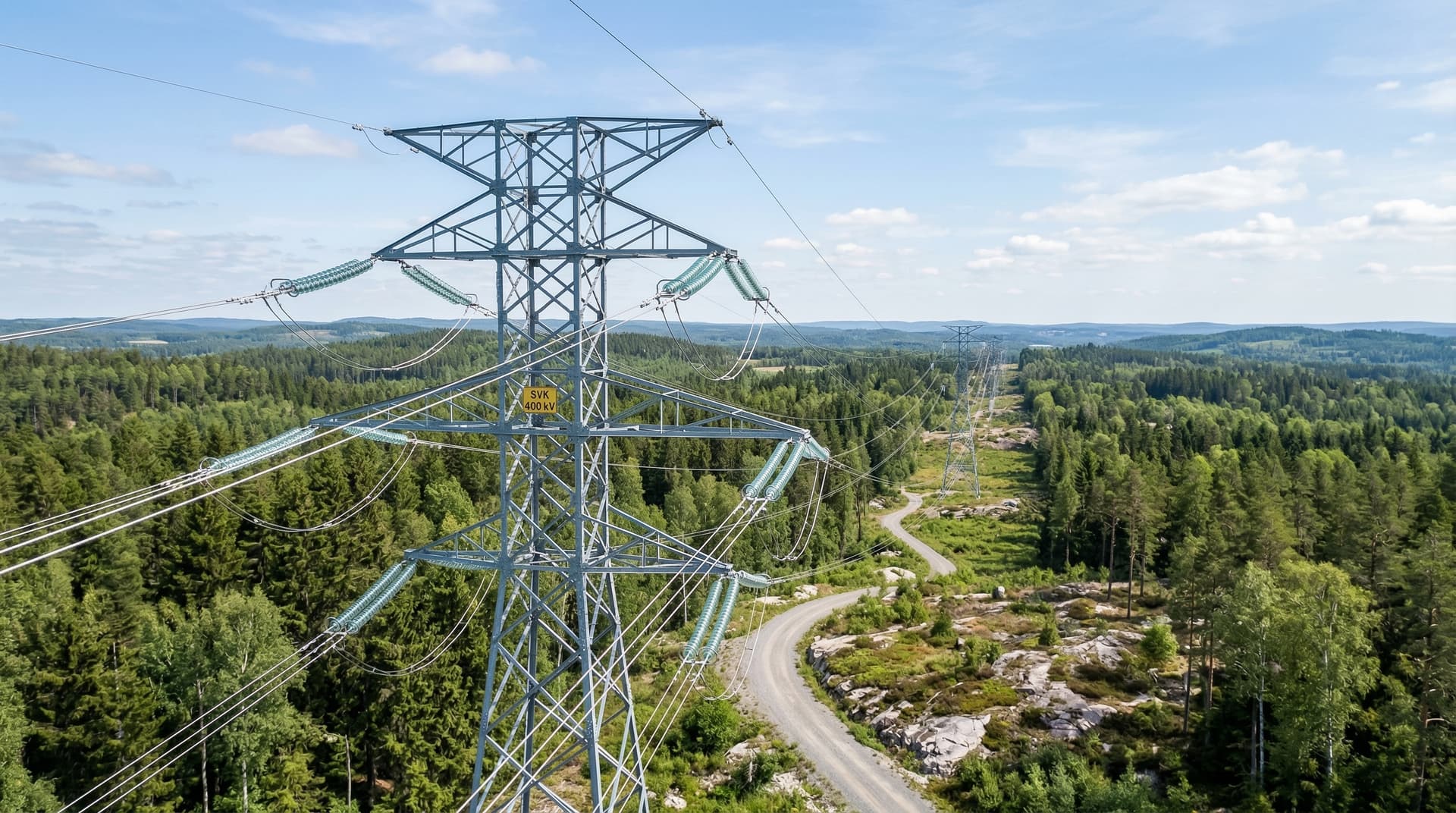

Kraftledningsinspektion med drönare innebär att en EASA-utbildad pilot flyger en drönare utrustad med högupplöst RGB-kamera och radiometrisk värmekamera längs kraftledningen. Varje stolpe, isolator, traverser och ledningsgata fotograferas med standardiserade bildvinklar. Bilderna georefereras automatiskt via RTK-positionering (centimeternoggrannhet) och levereras i en strukturerad rapport med klassificerade fynd och åtgärdsrekommendationer — redo för ert nätförvaltningssystem.
Inspektionen utförs normalt utan driftstopp och utan att personal behöver klättra. Metoden möjliggör repeterbar dokumentation som kan jämföras mellan inspektionstillfällen för trendanalys och prediktivt underhåll. Läs vår kompletta guide om drönarinspektion av elnät eller jämför helikopter vs drönare för elnätsinspektion.
Vad inspekteras vid kraftledningsinspektion?
Inspektionen omfattar alla bärande och elektriska komponenter i luftledningsnätet — stolpar, isolatorer, fasledare, topplinor, traverser, fästen, skarvar och ledningsgata. Varje komponent dokumenteras med standardiserade bildvinklar och georefererade bilder.
Inspektion anpassad för elnätets behov
Drönareinspektion ger er detaljerad dokumentation av luftledningar utan klättring, utan driftstopp och med konsekvent kvalitet oavsett terräng. Varje stolpe och ledningssektion dokumenteras med standardiserade bildvinklar och georefererade bilder – redo för ert nätförvaltningssystem.
Säkrare arbetsmetod
Ingen klättring eller arbete på hög höjd. Minskad riskexponering för er personal.
Repeterbar process
Standardiserade bildvinklar och dokumentation möjliggör jämförelse över tid.
Direkt planeringsunderlag
Strukturerade rapporter och GIS-lager redo för ert nätförvaltningssystem.
Drönare vs. traditionell inspektion
Metoderna kompletterar varandra. Här är de viktigaste skillnaderna.
Frånkoppling
Drönare
Kan ofta undvikas vid visuell inspektionTraditionell
Krävs vid närinspektionMarkåtkomst
Drönare
Ej nödvändigTraditionell
Krävs för fordon och personalGeoreferering av bilder
Drönare
Automatisk via GPS/EXIFTraditionell
Manuell registreringÅterbesök samma punkt
Drönare
Sparade flygvägarTraditionell
Beroende av inspektörens rutinFysisk komponentkontroll
Drönare
Ej möjligTraditionell
Direkt åtkomst och provtagningJämförelsen avser visuell inspektion av luftledningar. Förutsättningar varierar beroende på spänningsnivå, terräng och inspektionstyp.
Hur GridDrone arbetar
Vår inspektionsmetodik bygger på tre principer: standardiserade flygprofiler för repeterbar datainsamling, systematisk dokumentation av varje komponent med definierade bildvinklar, och strukturerad leverans i GIS-kompatibla format redo för ert nätförvaltningssystem.
Standardiserade flygprofiler
Sparade flygvägar och bildvinklar möjliggör exakt jämförelse mellan inspektionstillfällen.
Intern QA före leverans
Alla bilder genomgår kvalitetskontroll. Saknade eller otillräckliga bilder kompletteras.
GIS-redo leverans
Strukturerade rapporter och kartlager i SWEREF99 TM redo för direktimport.
Vill ni se hur inspektionen kan anpassas till ert nät?
Kontakta oss för en teknisk genomgång av ert inspektionsbehov och ett kostnadsestimat baserat på er nätstruktur.
Inspektionsprogram
Tre huvudtyper av inspektion, anpassade efter ert behov och underhållsplan. Tillval som termografi och LiDAR kan diskuteras vid offertförfrågan.
Årlig översiktsinspektion
Systematisk genomgång av hela ledningsnätet
Planerad inspektion av ledningssträckor för att identifiera synliga avvikelser, vegetationsintrång och komponentstatus. Ger er ett aktuellt underlag för underhållsplanering.
Innehåll
- Standardiserade bildvinklar per stolpe
- Vegetationsbedömning längs ledningsgata
- Komponentöversikt (isolatorer, traverser, linor)
- Georefererad dokumentation
Leveranser
- —Bildprotokoll per stolpe/sektion
- —Avvikelserapport med prioritering
- —Kartlager (GIS-kompatibelt)
Frekvens: Årligen eller enligt underhållsplan
Boka genomgångDetaljerad komponentinspektion
Närbild och detaljgranskning av kritiska komponenter
Fördjupad inspektion med fokus på enskilda komponenter: isolatorer, kopplingar, korrosion, mekanisk skada. Används för punktinspektion eller som uppföljning av identifierade avvikelser.
Innehåll
- Högupplösta närbilder av komponenter
- Dokumentation av skador och slitage
- Jämförelse mot tidigare inspektion (vid repeterbarhet)
- Underlag för åtgärdsbeslut
Leveranser
- —Detaljerat bildprotokoll per komponent
- —Statusklassificering
- —Åtgärdsrekommendation
Frekvens: Vid behov eller som uppföljning
Begär offertStorm- och akutinspektion
Snabb insats efter storm, åska eller annan händelse
Akut inspektion med kort mobiliseringstid för att snabbt kartlägga skadeläget efter stormar, trädfällning eller andra händelser. Ger er beslutsunderlag för prioritering av reparationer.
Innehåll
- Kort mobiliseringstid
- Översiktlig skadekartläggning
- Prioriteringsunderlag för reparation
- Dokumentation för försäkring och rapportering
Leveranser
- —Skaderapport med bilder och position
- —Prioriteringslista
- —Kartöversikt över drabbade sektioner
Frekvens: Vid akut behov
Kontakta oss direktValbara tillägg
Termografisk inspektion
Värmekamera för att identifiera hotspots i kopplingar och komponenter. Erbjuds som tillägg till övriga inspektionstyper.
Valbart tillägg – diskuteras vid offertförfrågan.
LiDAR och 3D-kartläggning
Laserscanning för detaljerad 3D-modell av ledning och omgivande vegetation. Används för vegetationsanalys och avståndsmätning.
Valbart tillägg – pris vid förfrågan.
Process
Så går det till
Från planering till leverans – en strukturerad process som säkerställer kvalitet och spårbarhet i varje steg.
01
Planering
Vi tar emot era GIS-underlag och specifikationer. Tillsammans definierar vi inspektionsomfång, bildkrav och leveransformat. Riskanalys och tillstånd hanteras.
02
Datainsamling
Våra piloter genomför inspektionen med standardiserade flygprofiler och bildvinklar. Varje stolpe och sektion dokumenteras systematiskt.
03
Kvalitetskontroll
Alla bilder och data genomgår intern QA. Saknade eller otillräckliga bilder identifieras och kompletteras innan leverans.
04
Leverans
Strukturerade data levereras i överenskommet format: bildprotokoll, avvikelserapport och GIS-kompatibla kartlager. Allt spårbart och sökbart.
Vad ni får
Standardiserade dataleveranser som passar direkt in i ert nätförvaltningssystem och er underhållsplanering.
01
Georefererade bilder
Högupplösta bilder med GPS-position, tagna från standardiserade vinklar. Möjliggör jämförelse över tid och enkel koppling till GIS-system.
JPEG/TIFF med EXIF-data
02
Strukturerad rapport
Avvikelser dokumenteras per stolpe/sektion med bildbevis, klassificering och rekommenderad åtgärd. Spårbart och sökbart.
PDF och/eller CSV/Excel
03
Kartlager (GIS)
Inspektionsdata som kartlager för import i era GIS- och nätförvaltningssystem. Punkter, linjer och attribut i standardformat.
Shapefile, GeoJSON eller KML
04
Avvikelserapport med prioritering
Identifierade avvikelser klassificeras efter allvarlighetsgrad. Ger ett direkt planeringsunderlag för underhållsorganisationen.
PDF + strukturerad data
Säkerhet, kvalitet och regelefterlevnad
Vi arbetar strukturerat med HSE, standardisering och datasäkerhet för att möta kraven från elnätsbolag och upphandlande organisationer.
Arbetsmiljö och säkerhet (HSE)
Inspektioner genomförs utan behov av klättring eller arbete på hög höjd. Drönare minskar riskexponeringen för personal avsevärt jämfört med traditionella metoder.
Regelefterlevnad
Alla flygningar genomförs i enlighet med gällande luftfartsregler och med nödvändiga tillstånd. Riskanalys utförs inför varje uppdrag.
Standardiserad datainsamling
Samma bildvinklar, kontrollpunkter och dokumentationsrutin vid varje inspektion. Möjliggör tillförlitlig jämförelse och trendanalys över tid.
Konfidentialitet
All insamlad data hanteras konfidentiellt. Åtkomst begränsas till behörig personal och data delas aldrig med tredje part utan uppdragsgivarens godkännande.
Referensuppdrag
Exempel på genomförda inspektionsuppdrag.
Översiktsinspektion av regionnät
Elnätsbolag, Mellansverige · Regionnät, luftledningar
Årlig översiktsinspektion av regionnät med standardiserad dokumentation per stolpe. Leverans av georefererade bilder, avvikelserapport och GIS-kartlager.
Termografering av transformatorstationer
Energibolag, Södra Sverige · Transformatorstationer, termografi
Drönarbaserad termografering av transformatorstationer för att identifiera varmgångar och kontaktfel. Radiometrisk data levererad med analysrapport.
FAQ
Vanliga frågor
Har ni fler frågor? Se vår fullständiga FAQ eller kontakta oss direkt.
Vi utför inspektion av luftledningar i distributions- och regionnät. Inspektionen anpassas efter spänningsnivå och nätägarens specifika krav på dokumentation och bildunderlag.
Tidsåtgången beror på ledningens längd, terräng, väderförhållanden och vilken typ av inspektion som genomförs. Vid en initial genomgång uppskattar vi tidsåtgången baserat på era GIS-underlag och ger er ett detaljerat schema.
Standardleveransen omfattar georefererade högupplösta bilder, strukturerad rapport per stolpe/sektion och kartlager kompatibla med vanliga GIS-system. Exakt format och detaljnivå anpassas efter er specifikation.
Vi arbetar med standardiserade bildvinklar och kontrollpunkter för varje stolpe och ledningssektion. Alla bilder genomgår en kvalitetskontroll (QA) innan leverans, och saknade eller otillräckliga bilder kompletteras.
Alla uppdrag genomförs enligt gällande luftfartsregler och med riskanalys anpassad för arbete i närheten av elektriska anläggningar. Våra piloter är EASA-utbildade med BVLOS-behörighet och mörkerflyg. Vi följer nätägarens säkerhetsföreskrifter.
Ja, vi erbjuder akutinspektion med kort mobiliseringstid. Vid stormskador eller andra akuta händelser kan vi snabbt ge er en översikt av skadeläget för prioritering av reparationsinsatser.
Fördjupa er i drönarinspektion
Guide: Drönarinspektion av elnät
Komplett guide om hur drönarinspektion fungerar — utrustning, process och leveranser.
Läs guiden →Guide: Termografering av kraftledningar
Hur termisk analys identifierar varmgångar, kontaktmotstånd och dolda fel i elnätet.
Läs guiden →Helikopter vs drönare
Jämförelse av kostnad, datakvalitet och säkerhet mellan helikopter och drönare.
Se jämförelsen →Guide: Dataleverans och GIS
Så levereras inspektionsdata i GIS-kompatibla format till ert nätförvaltningssystem.
Läs guiden →Guide: BVLOS-inspektion
Inspektion bortom synhåll — regler, teknik och tillämpningar för elnät.
Läs guiden →Guide: Upphandling
Vad ni bör tänka på vid upphandling av drönarinspektion — kravspec, metodik och leveransformat.
Läs guiden →Redo att effektivisera er elnätsinspektion?
Kontakta oss för en genomgång av hur drönareinspektion kan anpassas till ert nät och era behov.
